1.4122（X39CrMo17-1）
國際標識符
AFNOR Z38CD16-01,3H17M
X39CrMo17-1特性
1.4122與1.4016相同或稍好的耐腐蝕性。通過有針對性的熱處理可實現(xiàn)優(yōu)異的機械性能。
1.4122比13％鉻鋼更好的耐腐蝕性，如1.4006，因為鉻含量為17％。具有低侵蝕性和低氯離子濃度的介質(zhì)中的抗性。由于鉬添加劑，點蝕敏感性降低。拋光表mian具有zui佳耐腐蝕性。【現(xiàn)貨價格查詢】
X39CrMo17-1特點
可焊性：          Vorsicht geboten！
可加工性：       5（1 =非常差 - 10 =良好）可
拋光性：        是
腐蝕等級：    2 - 3（0 =弱 - 5 =良好）
1.4122/X39CrMo17-1化學(xué)成分：
C：0,33~ 0,45
Si：≤1,0
mn：≤1,5
P：≤0,05
S：≤0,03
Cr：15,5~17,5
Mo：0,8~1,3
Ni：≤1,0
V：—
X39CrMo17-1應(yīng)用范圍：
應(yīng)用于機械工程，設(shè)備工程，塑料加工，配件和泵制造。
X39CrMo17-1一般屬性：
耐腐蝕性：良好
機械性能：非常好
可鍛性：一般
焊接性：小心
可加工性：小心
X39CrMo17-1+QT750機械性能
X39CrMo17-1可通過在980°C至1060°C之間保持溫度，然后在油或聚合物中冷卻來硬化。

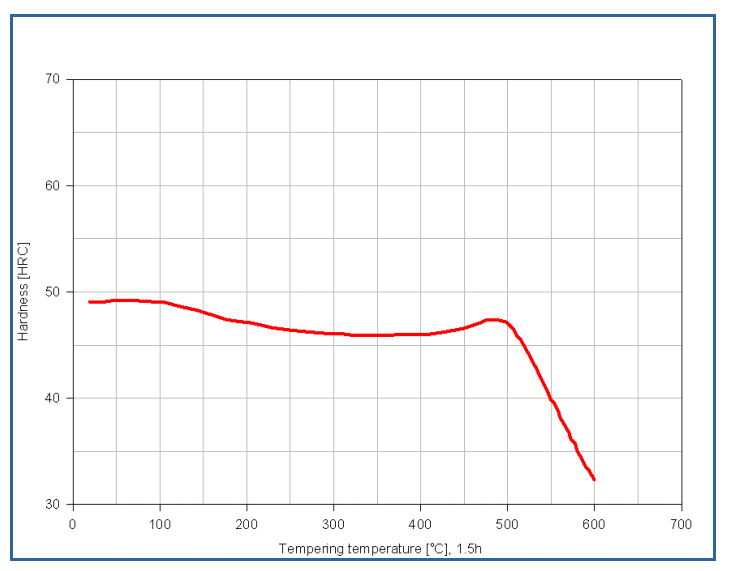

回火溫度取決于所需的強度。通常規(guī)定的熱處理條件為QT750條件，通過在650°C至750°C溫度范圍內(nèi)回火獲得。QT后面的數(shù)字與zui小拉伸強度有關(guān)。在這種情況下，可以預(yù)期以下機械性能：

性能規(guī)范QT750
屈服強度（N/mm 2）Rp0.2≥550
抗拉強度（N/mm2）Rm 750–950
拉伸伸長率（%）A5≥12
沖擊能量（J）25°C ISO-V 直徑<60：≥20
直徑>60：≥14
【現(xiàn)貨價格查詢】訪問【上海牧巖合金網(wǎng)站】了解更多！
